產品參數

主要功能：可用太陽能板供電的多種電池充電器芯片

工作模式：線性

電池種類：鋰電池，磷酸鐵鋰電池，鈦酸鋰電池，鎳氫電池

輸入電壓：4.4V-6V

輸出電壓范圍：0V-5.8V

最大充電電流：600mA

最大輸出電流：600mA

工作電流：650uA

太陽能供電：是

熱調制：是

封裝形式：eSOP8

芯片使能：否

內置功率管：是

概述：

CN3082是可以對多種電池進行充電控制的芯片，可以對單節鋰電池，單節磷酸鐵鋰電池或兩節到四節鎳氫電池充電。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3082只需要極少的外圍元器件，并且符合USB總線技術規范，非常適用于便攜式產品。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。芯片內部集成有高精度電壓比較器，精度達1%，可以精確設置恒流充電終止電壓。內部的8位模擬-數字轉換電路，能夠根據輸入電壓源的電流輸出能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電壓源的電流輸出能力，非常適合利用太陽能板等電流輸出能力有限的電壓源供電的電池充電應用。

CN3082充電電流可以通過一個外部電阻設置。當輸入電壓掉電時，CN3082自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，電池低電壓時涓流充電,自動再充電，電池溫度監控以及狀態指示等功能。

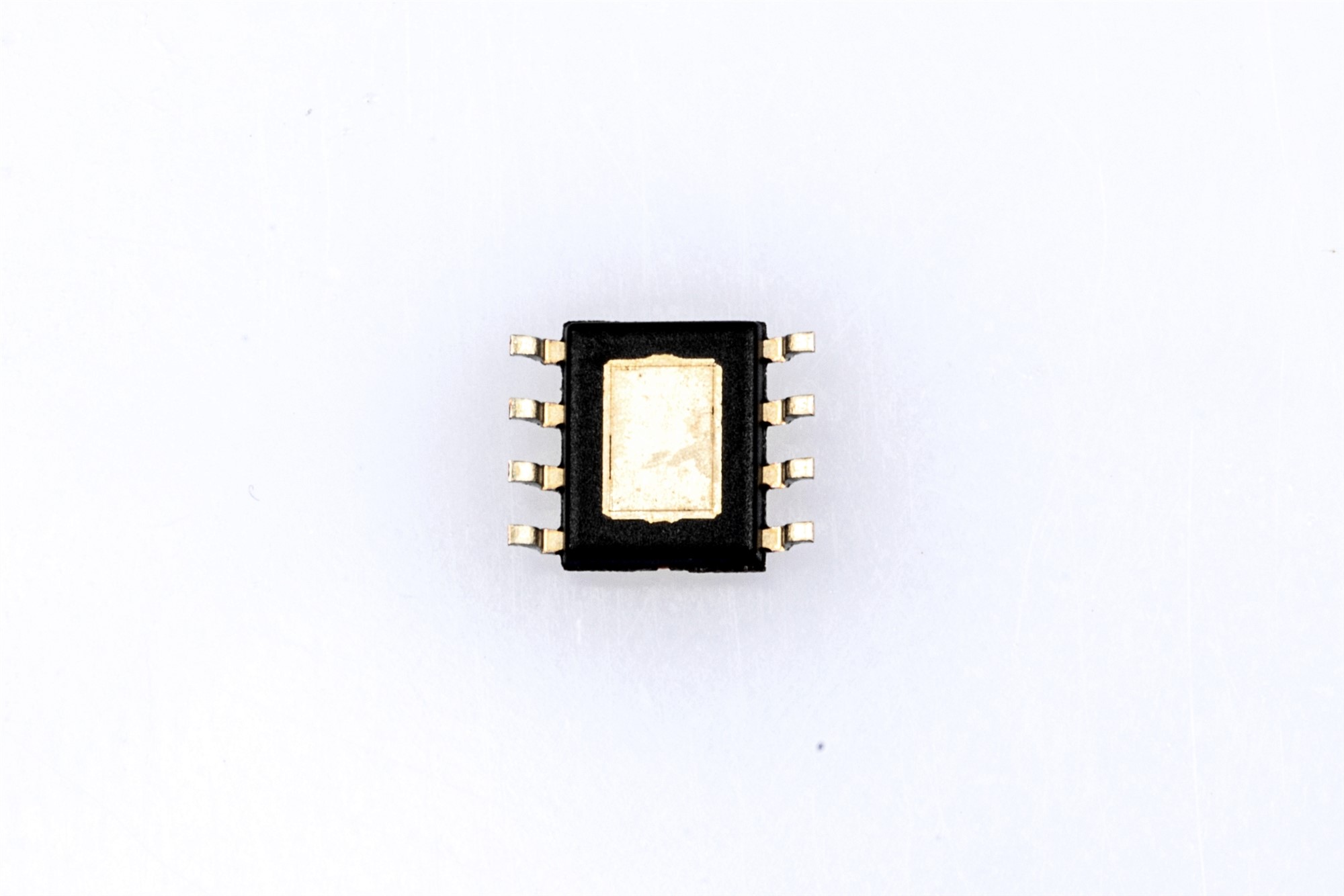

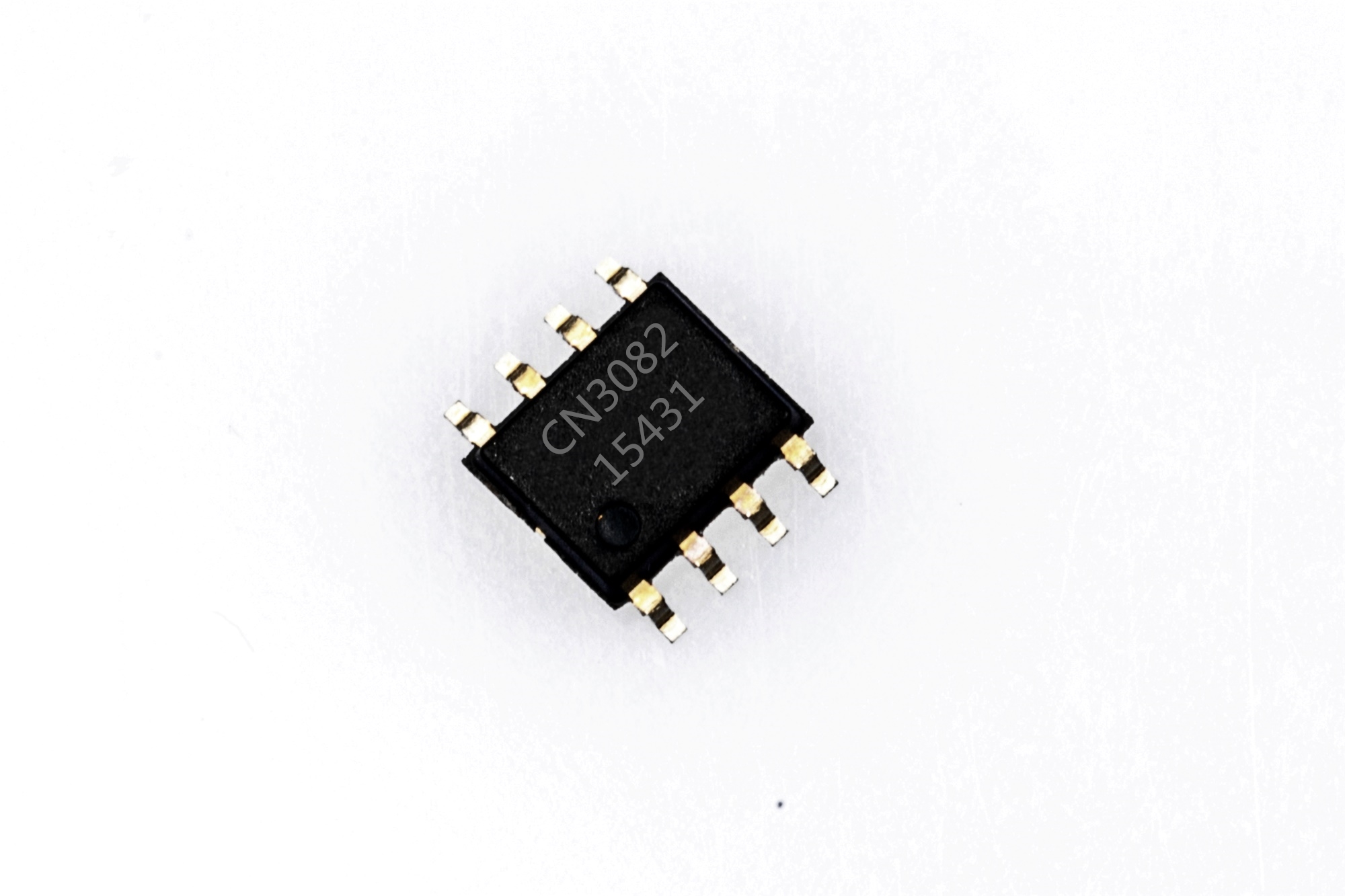

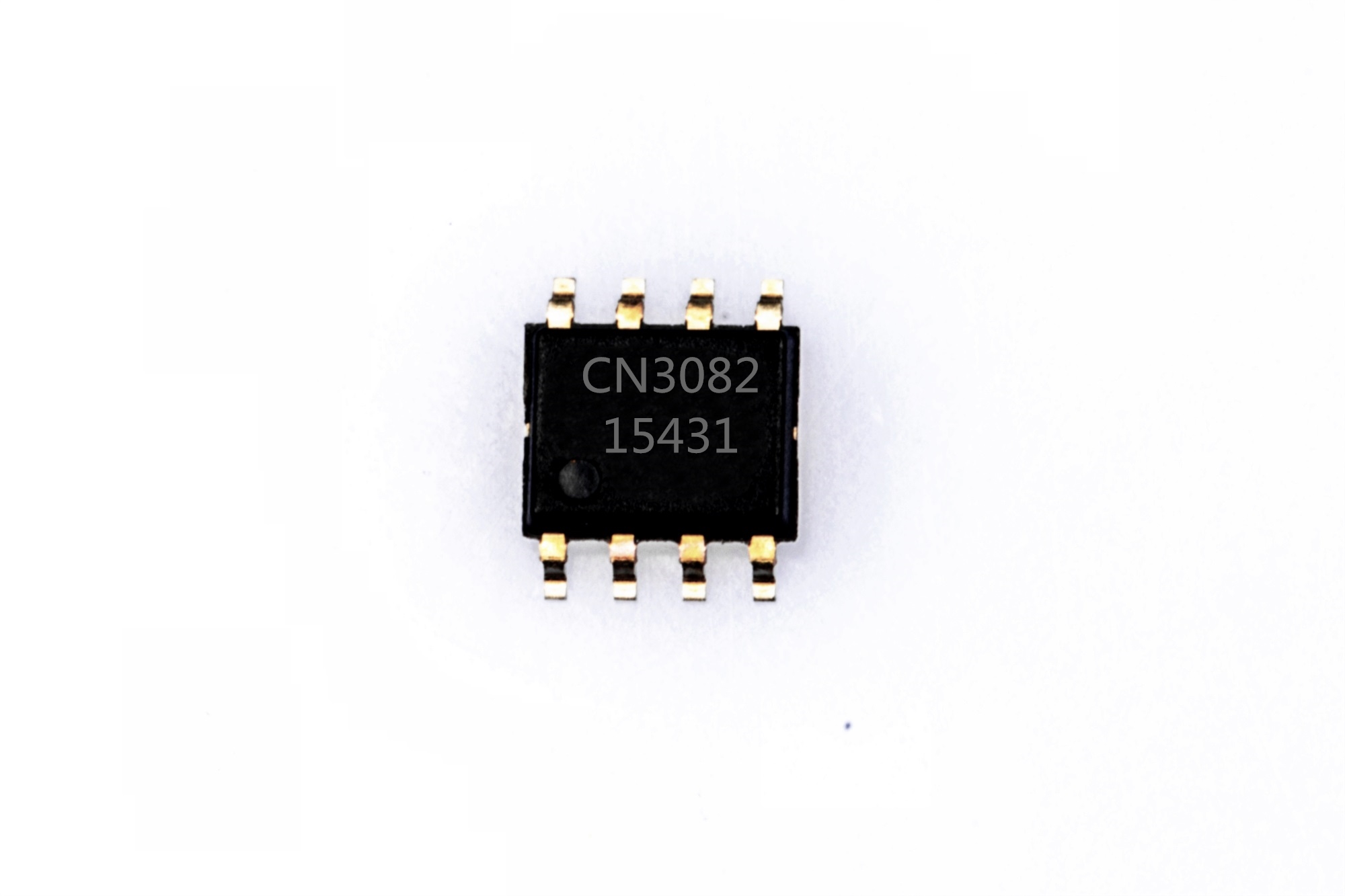

CN3082采用散熱增強型的8管腳小外形封裝(SOP8)。

應用：

l 移動電話

l 數碼相機

l 電子詞典

l 便攜式設備

l 需要對鋰電池,鎳氫電池,磷酸鐵鋰電池和鉛酸電池充電的應用

特點：

l 可以用USB接口或交流適配器對電池充電

l 片內功率晶體管

l 恒流充電終止電壓精度1%
