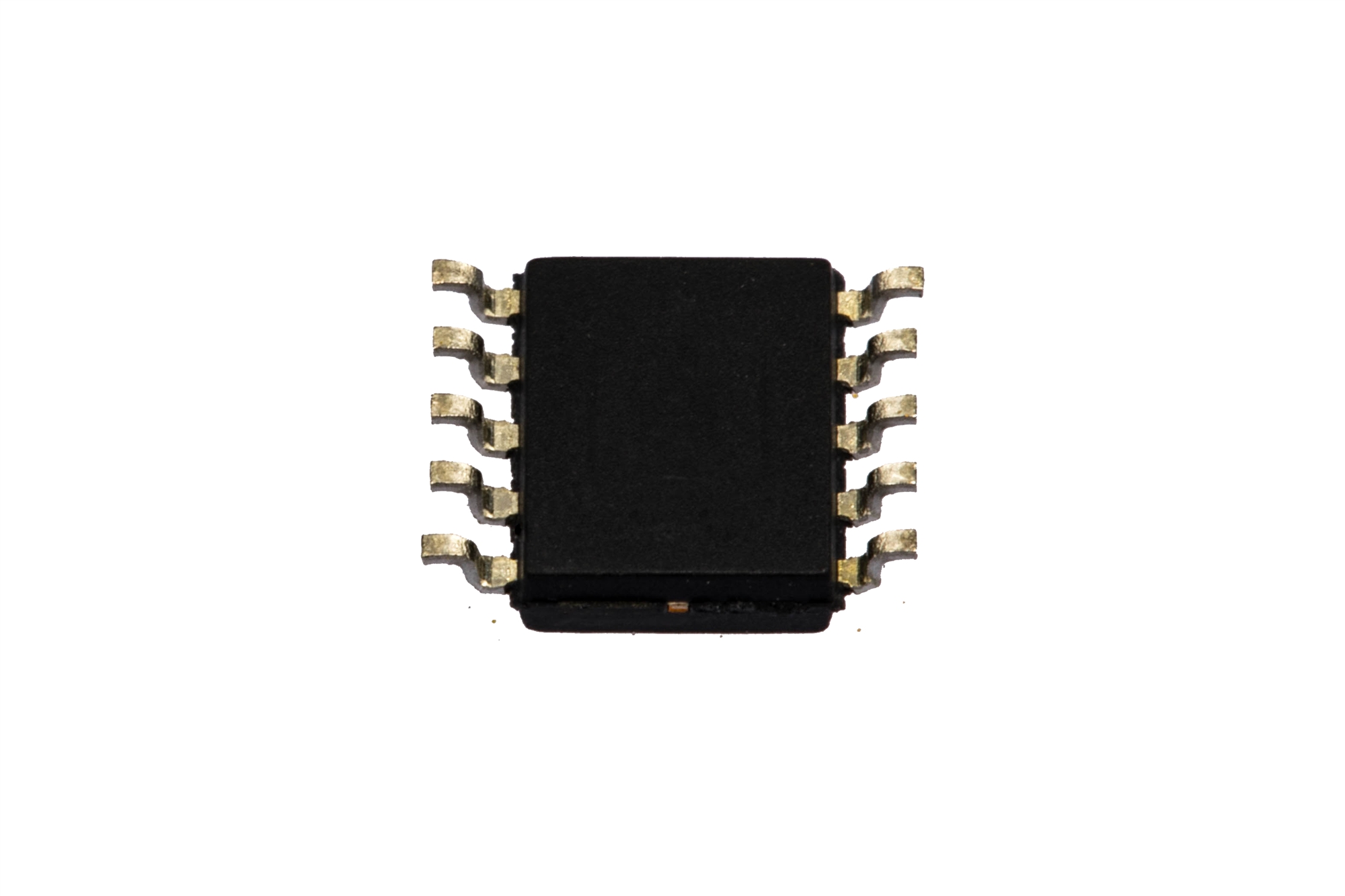

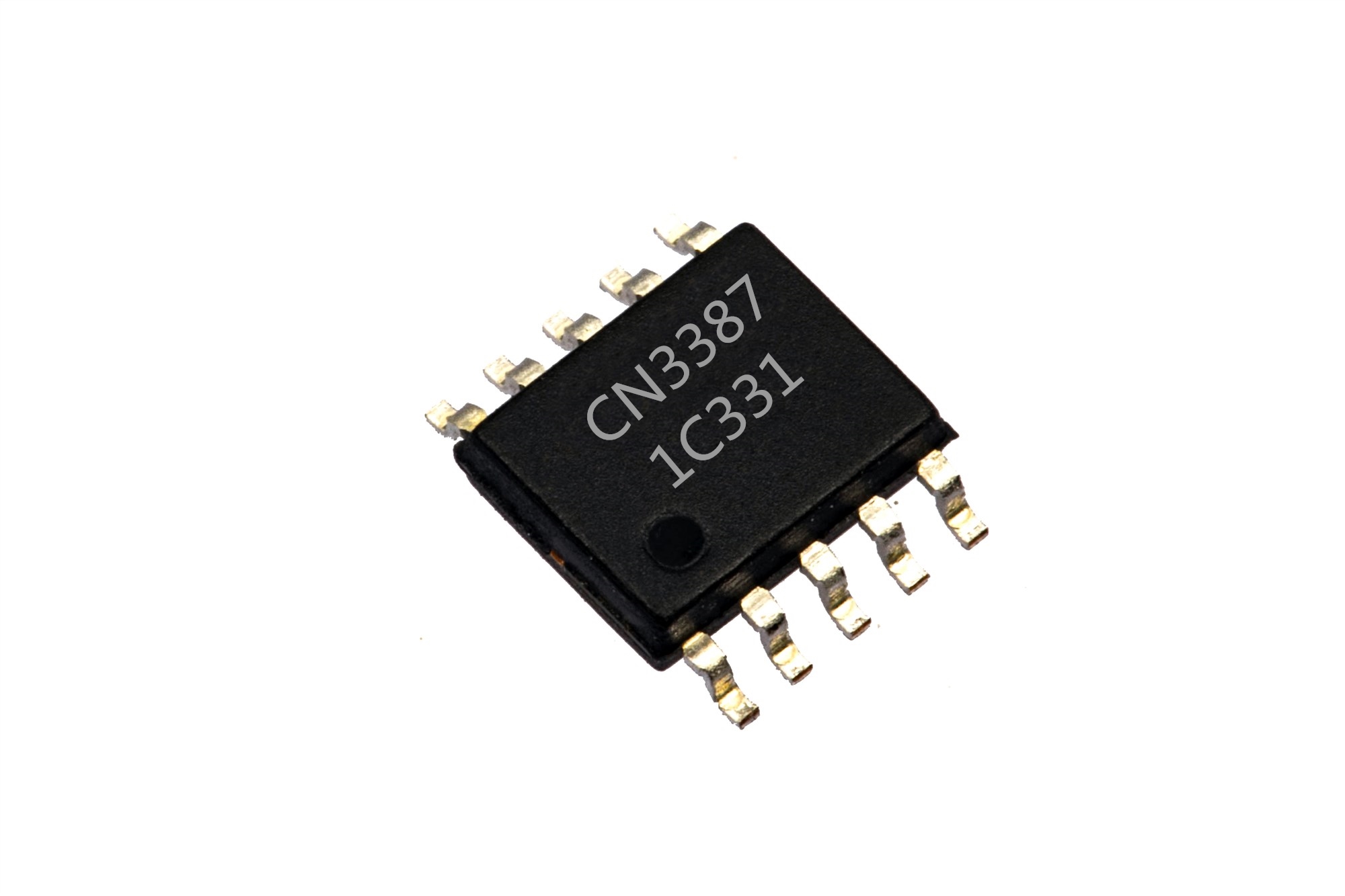

產品展示

產品參數

主要功能：PFM升壓型多節鎳氫電池充電控制集成電路

工作模式：開關式

電池種類：鎳氫電池

電池?cái)?shù)量：1-11

輸出電壓范圍：0-18V

輸入電壓范圍：2.7V-6.5V

工作電流：300uA

太陽能供電：是

熱調制：否

封裝形式：SSOP10

最大輸出功率：35W

內置功率管：否

概述：

CN3387是一款工作于2.7V到6.5V的PFM升壓型多節鎳氫電池充電控制集成電路，可以對4節到12節鎳氫電池進行充電管理。 CN3387采用恒流模式和維持充電模式對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，電池電壓檢測電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。

當接入輸入電源后，CN3387進入恒流充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當FB管腳電壓達到1.125V(典型值)時，CN3387進入維持充電模式，此時輸入電流減小為恒流狀態的66%，同時啟動內部定時器。當內部定時結束或者FB管腳電壓達到1.205V時，充電過程結束，片外N溝道MOSFET保持截止?fàn)顟B(tài)。當FB管腳電壓下降到再充電閾值(1.105V)時，CN3387再次進入充電狀態。CN3387最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。
