產品參數

主要功能：降壓，升降壓寬輸入高亮度LED驅動集成電路

工作模式：開關式

輸入電壓范圍：4.5V-32V

工作電流：800uA

熱調制：否

封裝形式：SSOP10

開關頻率：330kHz

調光方式：PWM

芯片使能：是

內置功率管：否

概述:

CN5816是電流模式固定頻率PWM降壓或升降壓高亮度LED驅動集成電路。CN5816的輸入電壓范圍是4.5V至32V，外圍元器件少，應用簡單靈活。

CN5816內部包括帶隙基準電壓，330KHz的振蕩器，電流模式控制單元，芯片關斷電路，軟啟動電路和柵極驅動電路等。電流控制模式提高了系統的瞬態響應，簡化了回路補償。芯片內部的軟啟動電路減小了上電時的浪涌電流。其他功能包括芯片關斷功能，輸出過壓保護功能，內置5V電壓調制器和斜坡補償?shù)取?/span>

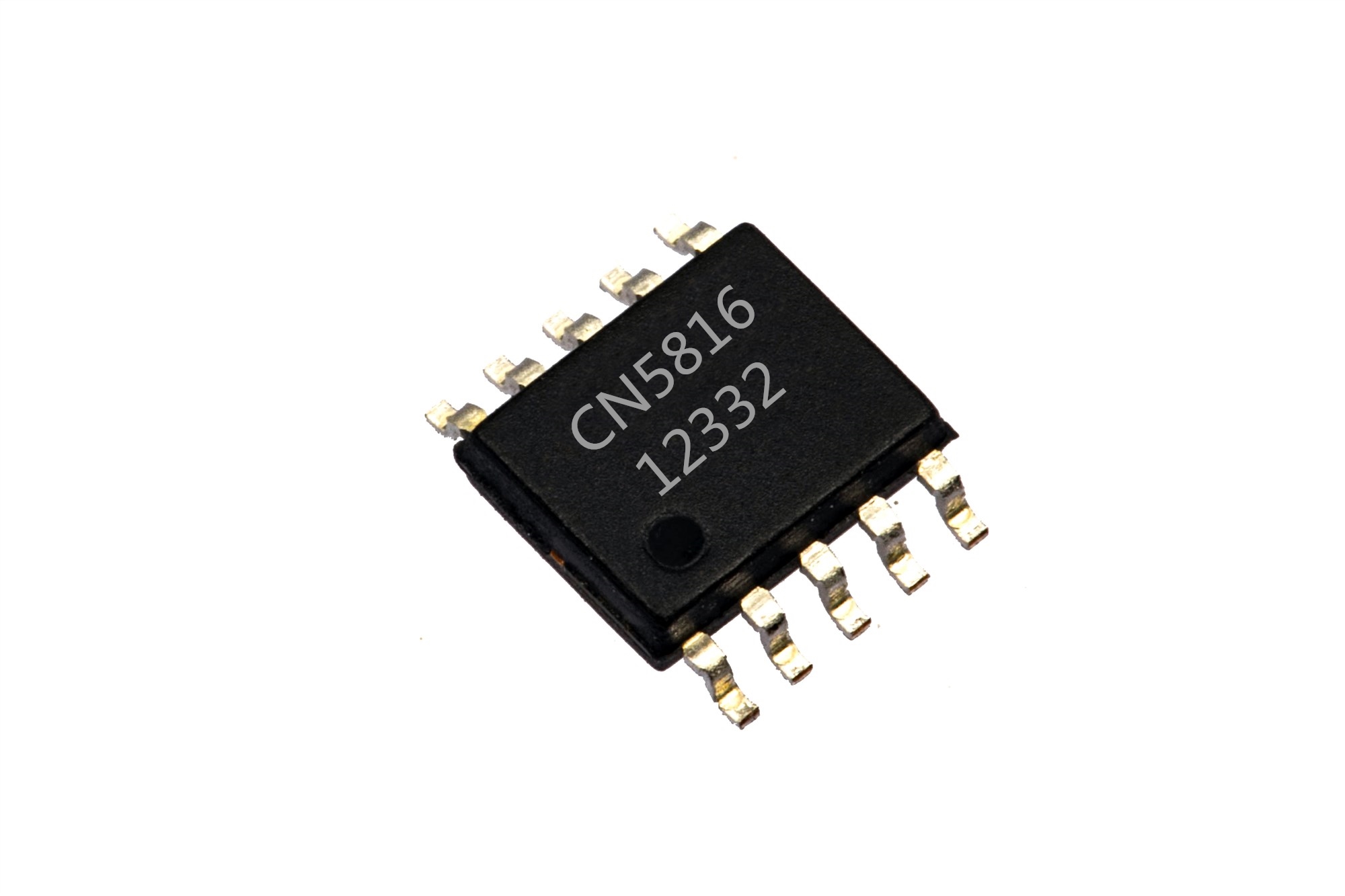

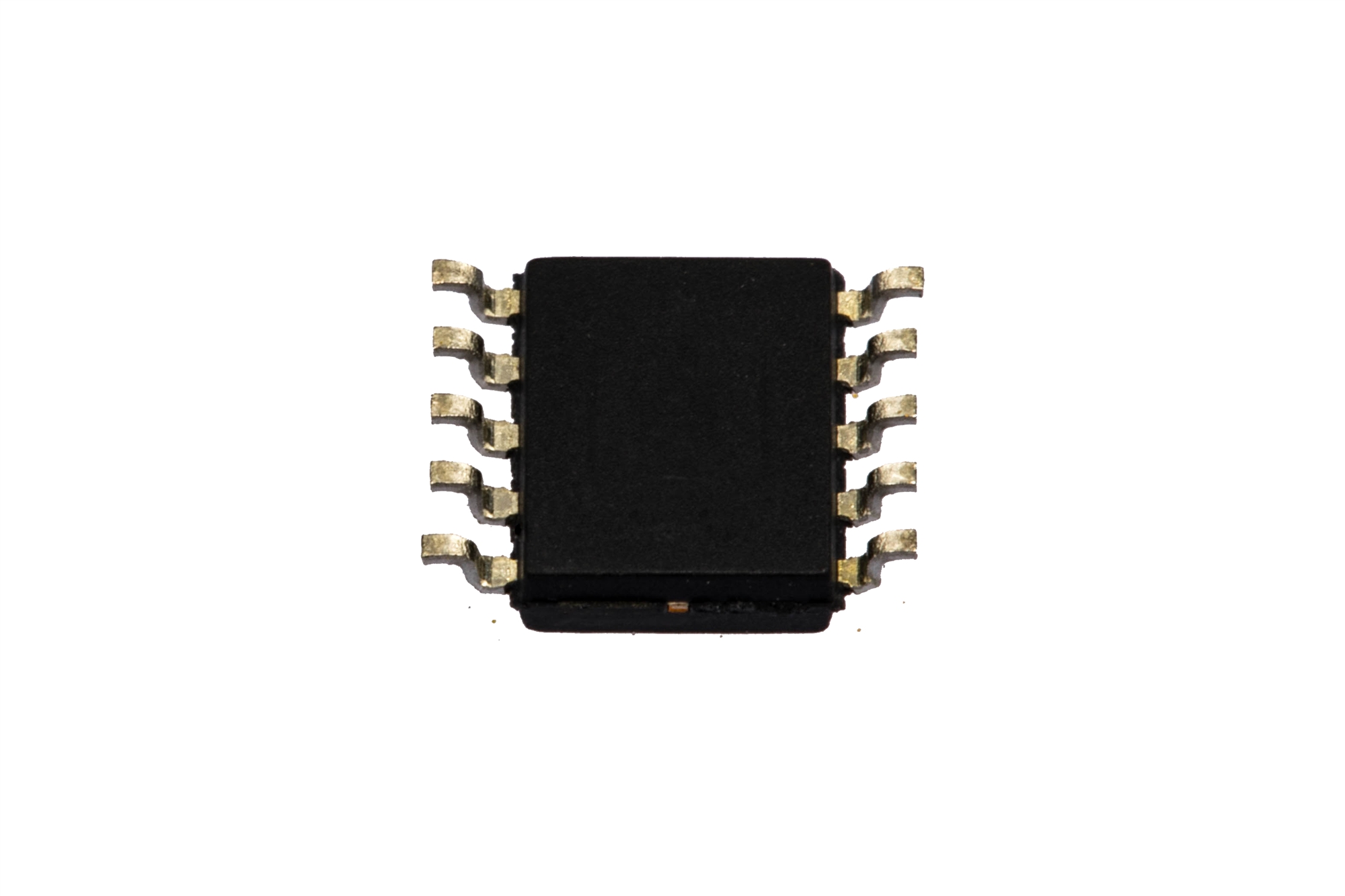

CN5816采用10管腳SSOP封裝。

應用:

l  高亮度LED照明

l  臺燈及室內照明

l  建筑物及路燈照明

l  工業照明

l  背光應用



特點:

l  峰值電流模式LED電流調制

l  輸入電壓范圍：4.5V 到 32V

l  降壓或升降壓LED驅動

l  開關頻率：330kHz

l  高端電流檢測

l  電流調制閾值：120毫伏

l  每個周期電感電流限制功能

l  內部斜坡補償功能

l  可設置的過壓保護閾值

l  內部軟啟動電路

l  內置5V電壓調制器

l  極低關斷電流

l  工作溫度范圍：
     －40℃ 至 85℃

l  采用SSOP-10封裝

l  產品無鉛，滿足Rohs，不含鹵素
