產品參數

主要功能：高亮度發光二極管(LED)驅動集成電路

工作模式：線性

輸出電壓范圍：0V-5.8V

輸入電壓范圍：2.8V-6V

最大輸出電流：1.5A

工作電流：260uA

熱調制：是

封裝形式：eSOP8

調光方式：外置電阻

芯片使能：是

內置功率管：是

概述：

CN5711是一款電流調制集成電路， 恒定輸出電流可達1.5A，可以用來驅動包括白色發光二極管在內的各類發光二極管。CN5711的LED端電流通過一個外部的電阻設置，電流范圍為30mA到1.5A。芯片內部集成有功率晶體管，大大減少了外部元器件的數目。其它功能包括芯片溫度調制，芯片使能輸入端等。

CN5711具有外圍元器件少，使用方便，可實現多種模式調光，效率高等優點，非常適合便攜式產品的應用。

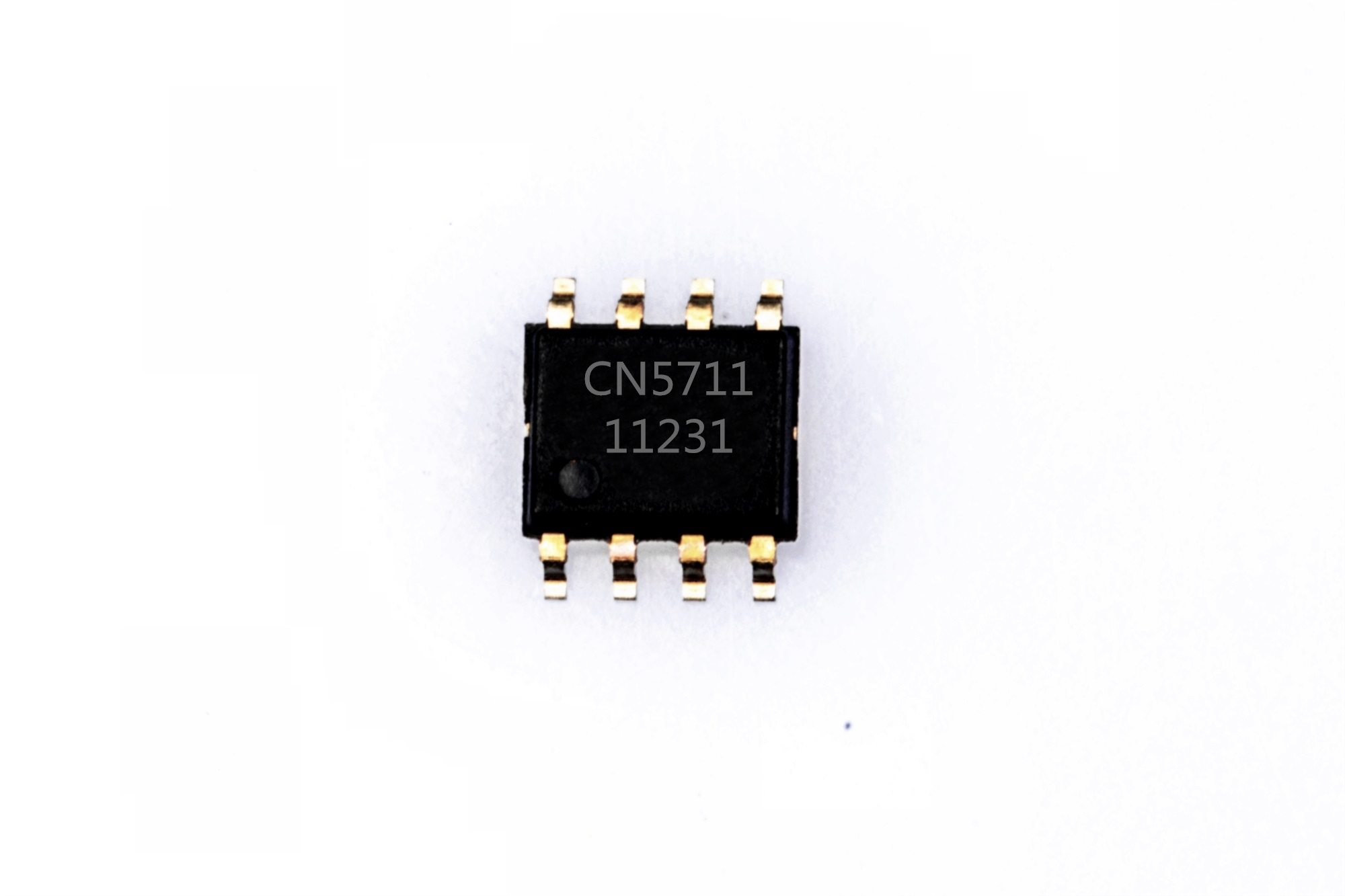

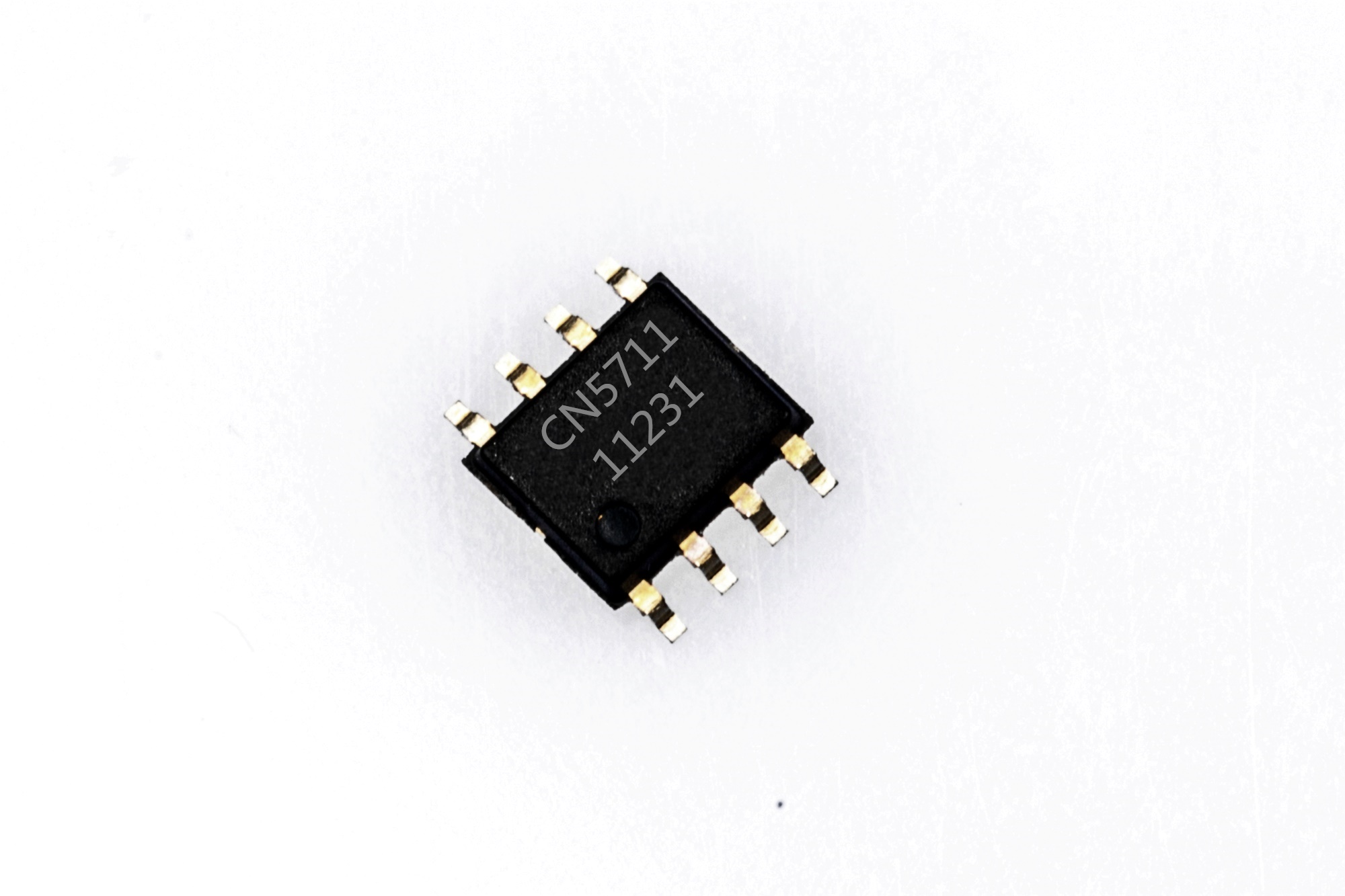

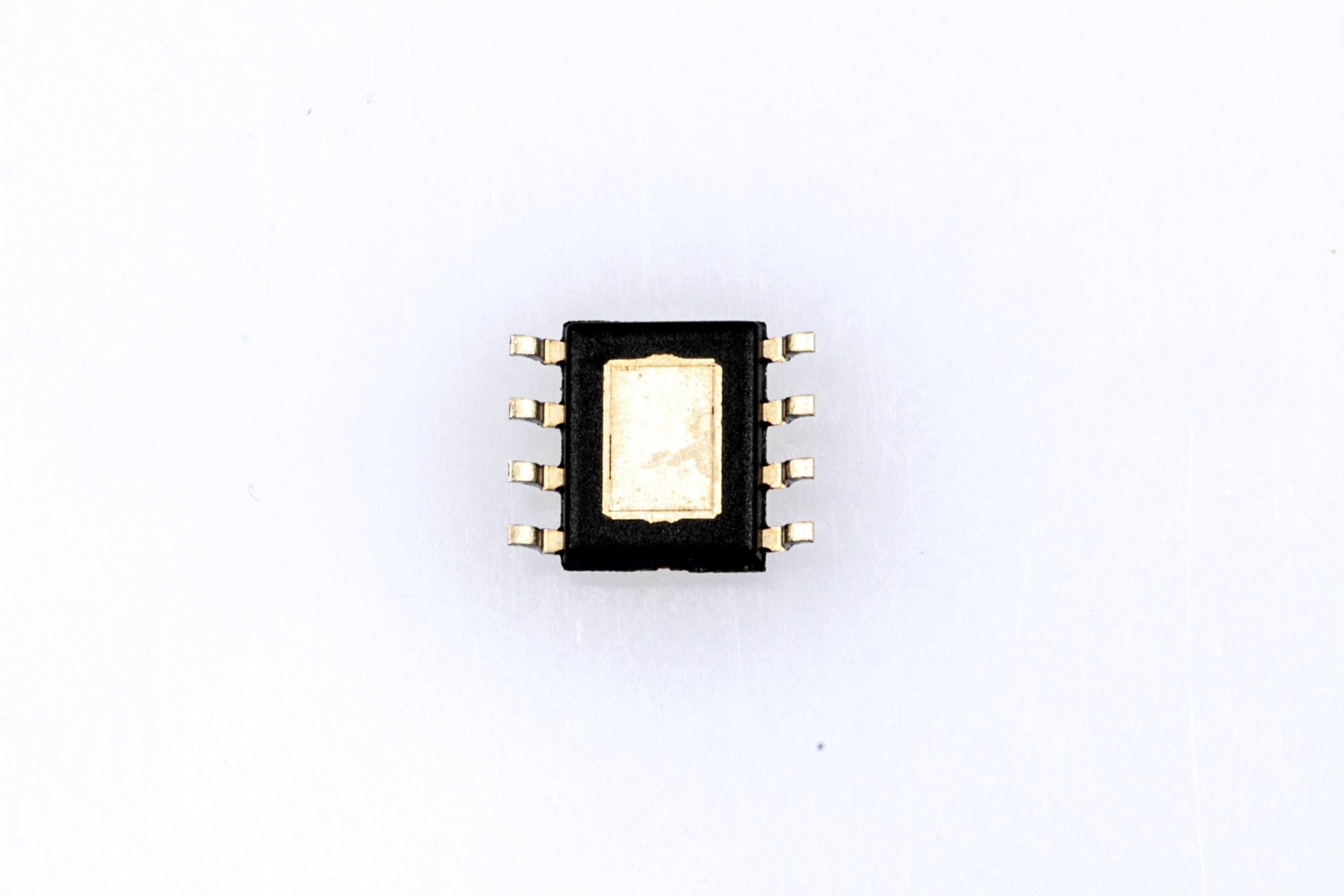

CN5711采用散熱能力增強型的8管腳eSOP8封裝。

應用：

l  手電筒

l  高亮度發光二極管(LED)驅動

l  發光二極管(LED)頭燈

l  應急燈及照明燈具

特點：

l  工作電壓范圍：2.8V 到 6V

l  芯片內部集成有功率晶體管

l  低壓差：0.35V@1.5A

l  LED管腳輸出電流可達1.5A

l  輸出電流精度：±5%

l  芯片溫度調制功能

l  過流保護功能

l  工作環境溫度范圍：－40℃到85℃

l  采用8管腳的eSOP8封裝

l  產品無鉛，滿足rohs指令要求，無鹵素
