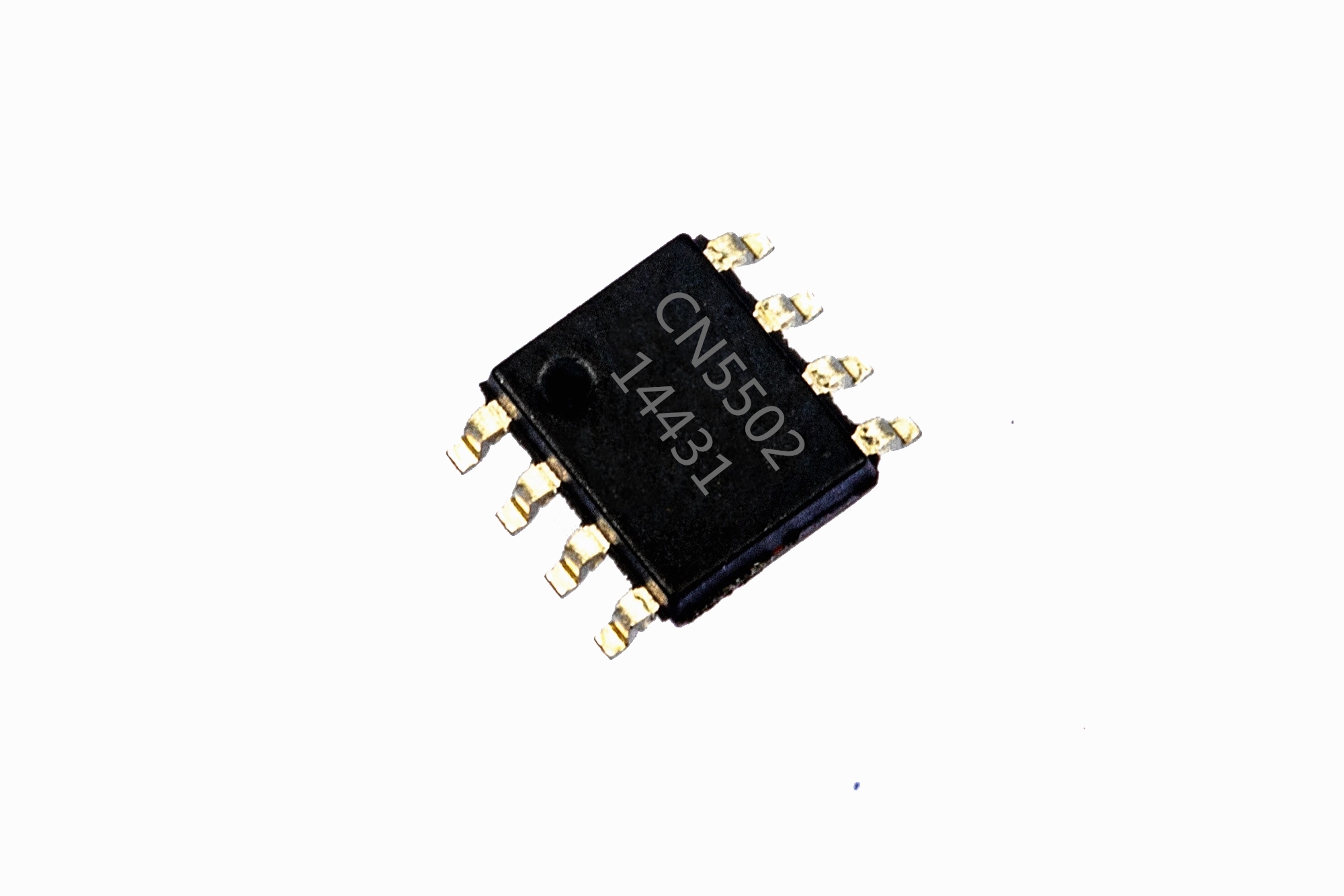

產品參數

主要功能：可用模擬和PWM信號調光的高壓線性LED驅動集成電路

工作模式：線性

輸出電壓范圍：0V-30V

輸入電壓范圍：4V-32V

最大輸出電流：1A

工作電流：320uA

熱調制：是

封裝形式：eSOP8

調光方式：外置電阻

芯片使能：是

內置功率管：是

概述

CN5502是工作于4V到32V的恒流輸出集成電路，能夠向一路或多路高亮度LED提供達1安培的電流。

CN5502通過一個與LED串連的電流檢測電阻設置LED電流。調光控制輸入管腳和芯片內部的130Hz PWM信號產生電路允許使用模擬和PWM信號進行調光，模擬信號調光可以實現劇院調光效果。CN5502內部集成有高壓MOS晶體管，減少了外部元器件的數目，LED電流精度達5%，非常適合高輸入電壓驅動高亮度LED發光的應用。

CN5502的EQ管腳能夠在多個CN5502并聯使用時起到電流均衡的作用。其它功能包括5V穩壓輸出和熱調制等。

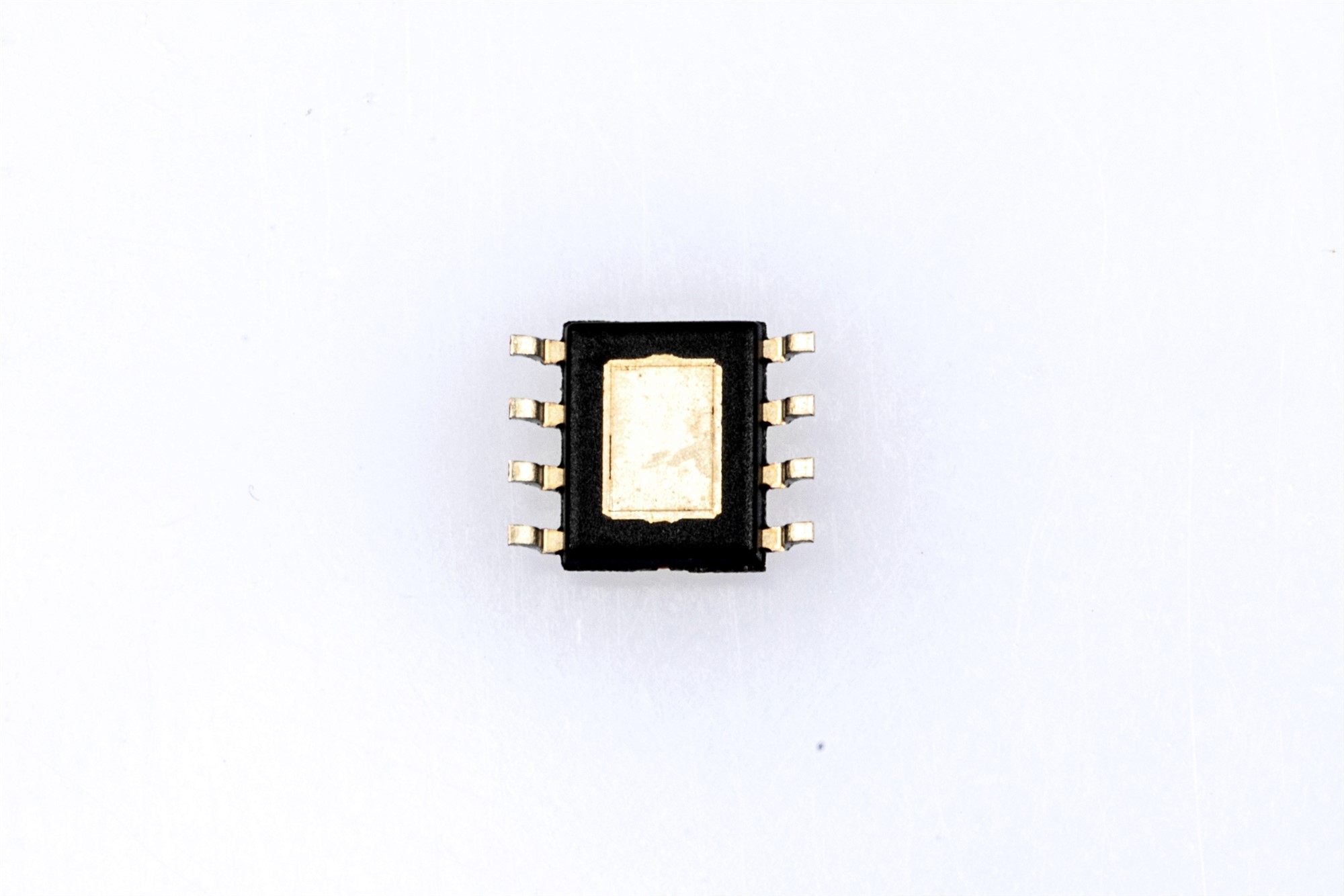

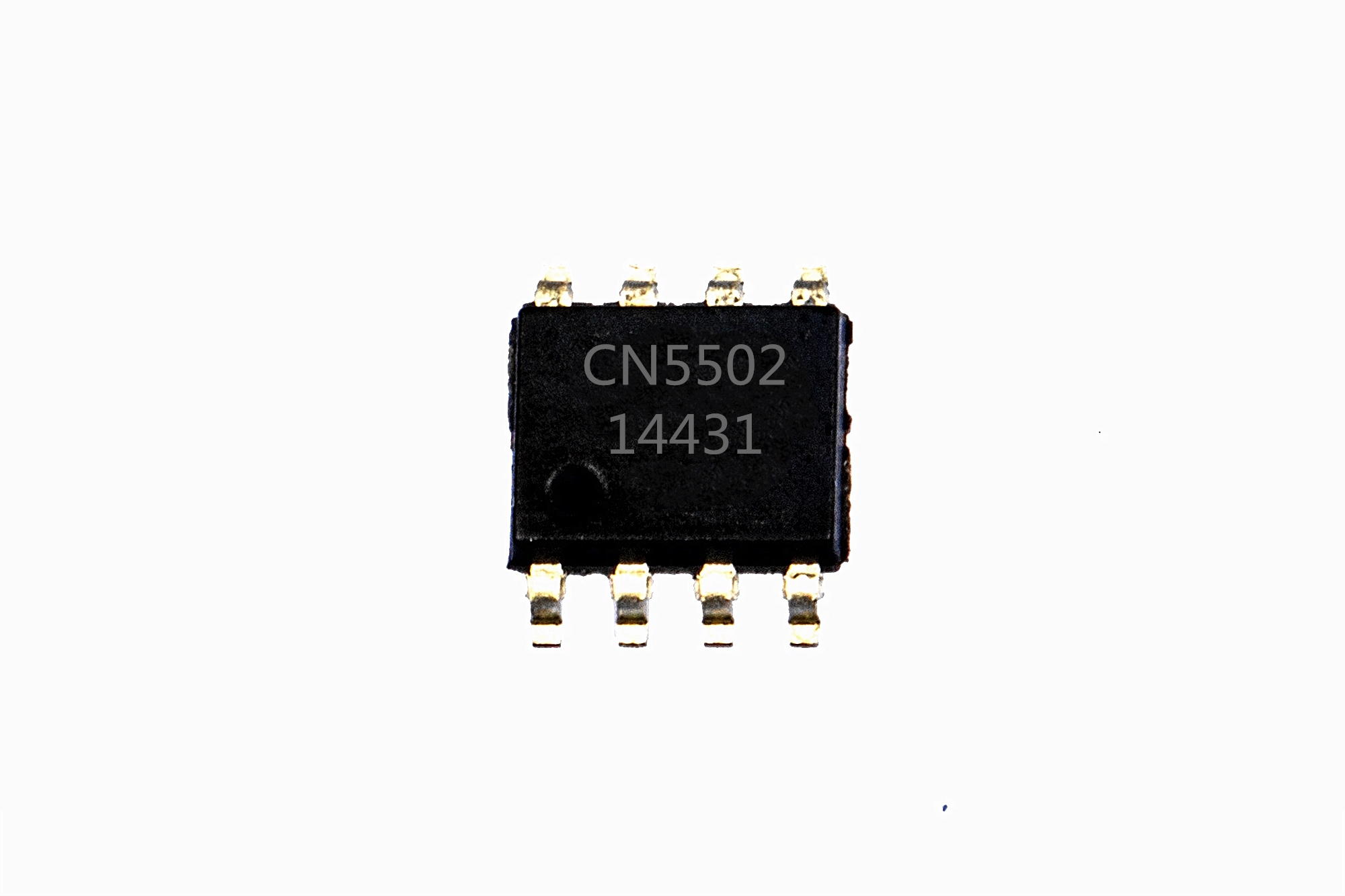

CN5502采用散熱能力增強型的8管腳eSOP封裝。







應用

l  獨立照明系統

l  汽車內部和外部照明

l  導航照明

l  儀表和醫療設備應用

l  招牌，交通信號燈等應用

特點

l  工作電壓范圍：4V 到 32V

l  可設置的LED電流達1A

l  芯片內部集成有130Hz PWM信號產生電路

l  可用模擬和PWM信號實現LED亮度控制，可實現劇院調光效果

l  外部PWM信號頻率范圍：80Hz 到 400Hz

l  內置32V，持續電流達1A的功率MOS晶體管，最大電流1.5A(典型值)

l  LED電流檢測電壓150毫伏，降低了功耗

l  LED電流精度：±5%

l  高壓芯片使能輸入端，可作為調光端口

l  為多個CN5502并聯使用的電流均衡功能

l  熱調制功能

l  工作環境溫度范圍：
     －40℃ to 85℃

l  采用散熱能力增強型的8管腳eSOP封裝

l  產品無鉛，滿足rohs指令要求，無鹵素
