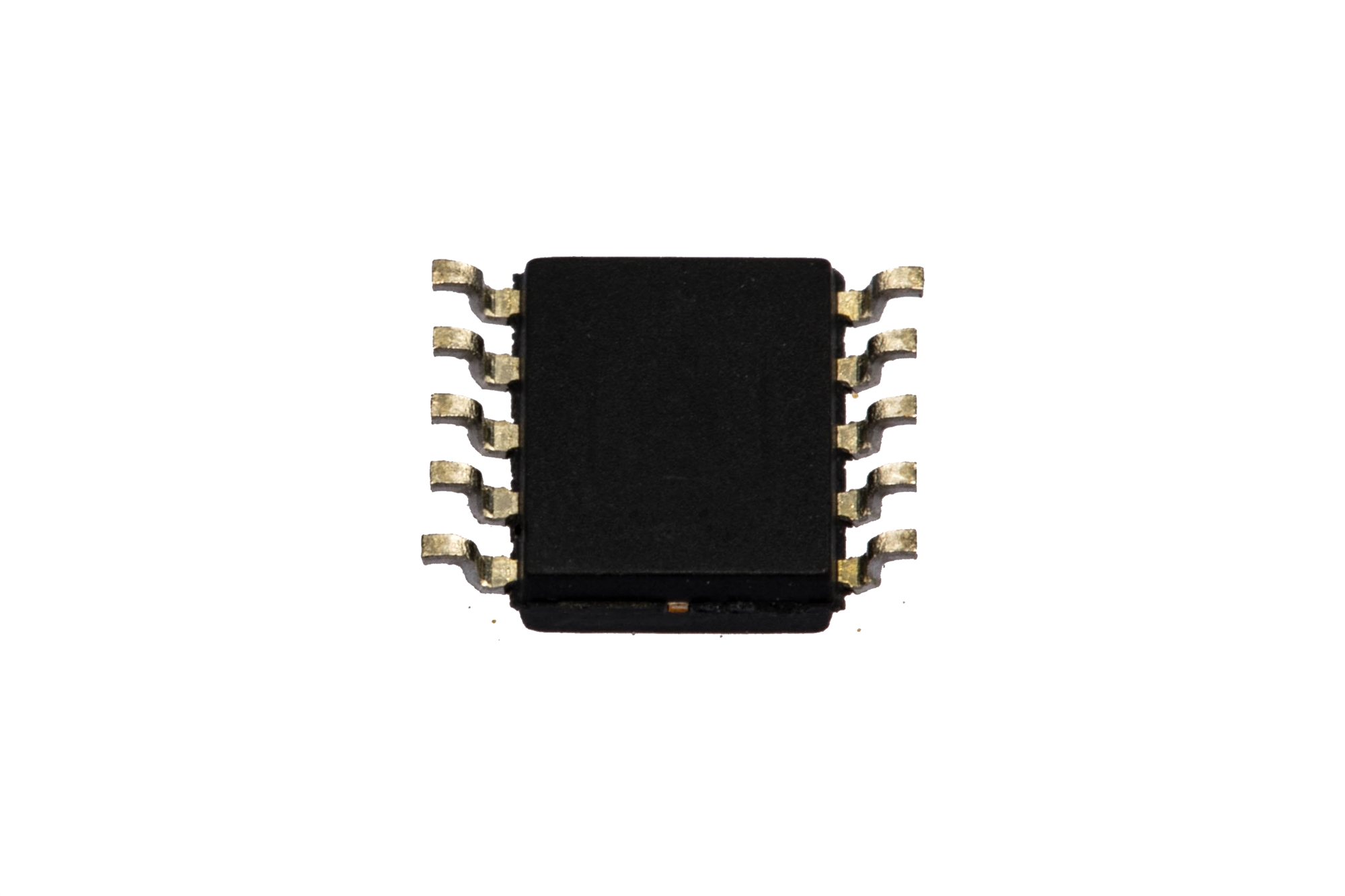

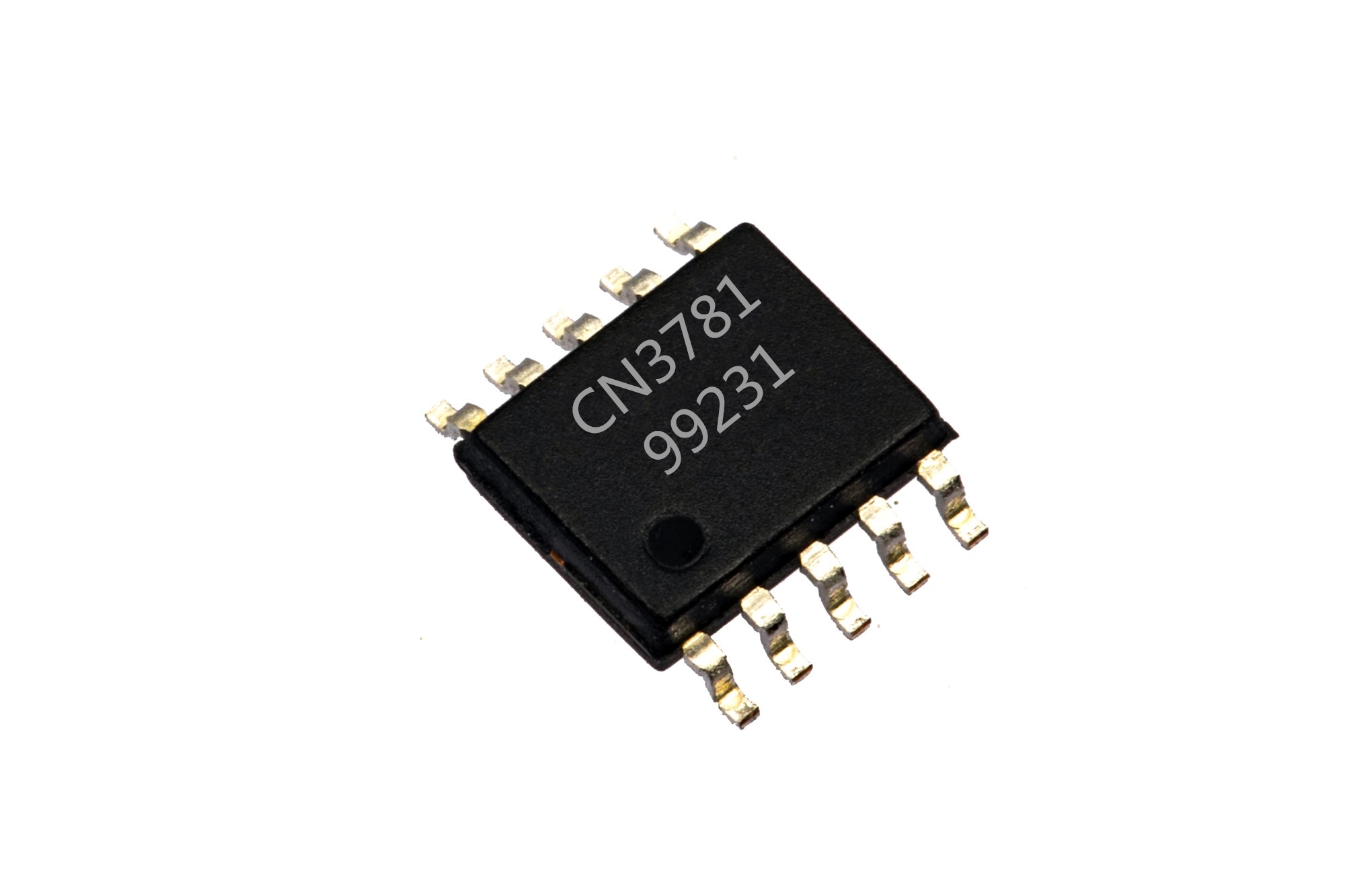

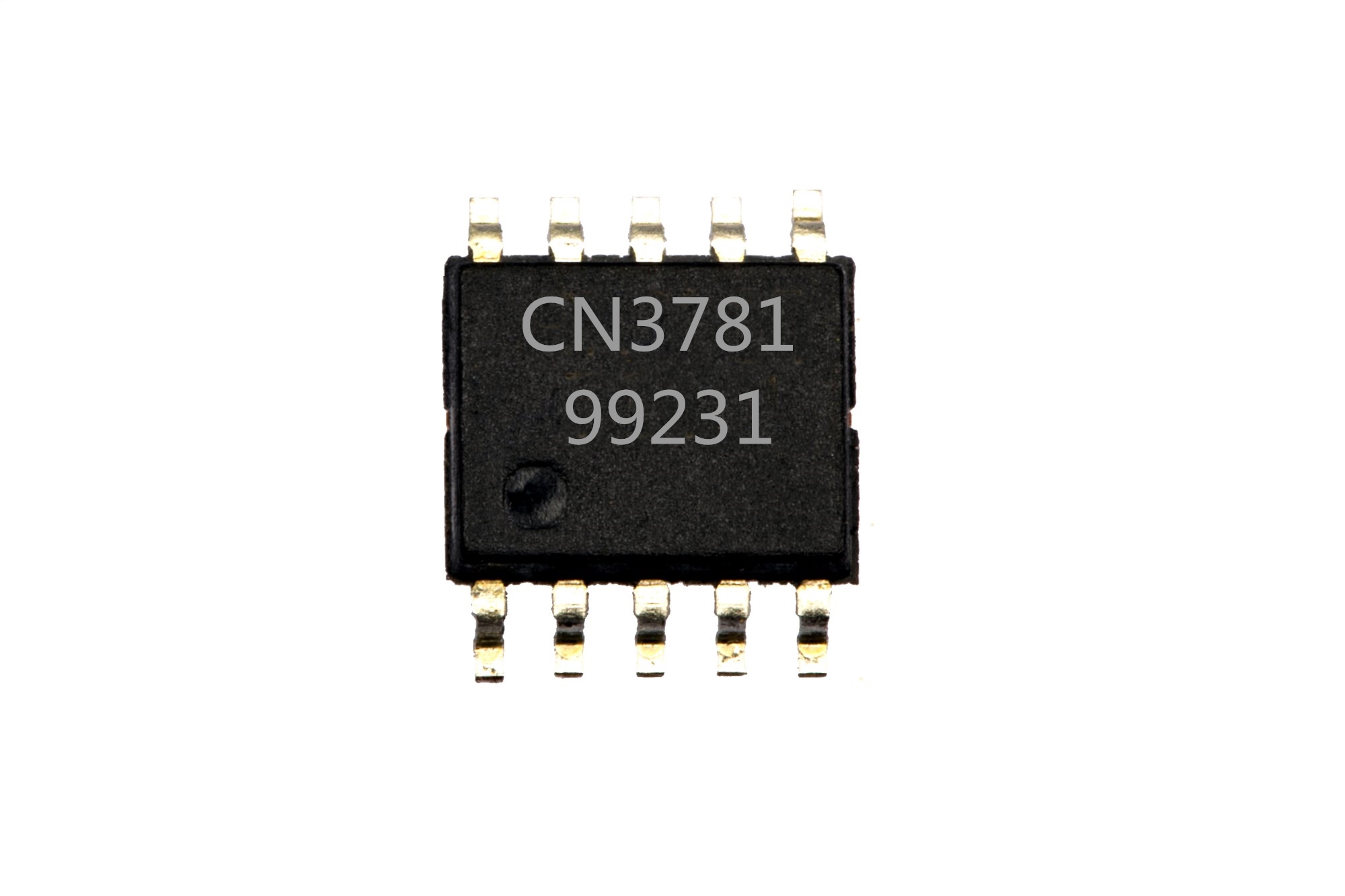

產品展示

產品參數

主要功能：PWM降壓模式單節鋰電池充電管理集成電路，獨立對單節鋰電池充電進行管理

工作模式：開關式

電池種類：鋰電池

電池?cái)?shù)量：1

輸出電壓范圍：0V-4.2V

輸入電壓范圍：4.5V-30V

最大充電電流：4A

工作電流：1mA

太陽能供電：是

熱調制：否

封裝形式：SSOP10

開關頻率：300kHz

內置功率管：否

概述:

CN3781是PWM降壓模式單節鋰電池充電管理集成電路，獨立對單節鋰電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3781具有涓流，恒流和恒壓充電模式，非常適合鋰電池充電管理。在恒壓充電模式，CN3781將電池電壓調制在4.2V，也可以通過一個外部電阻向上調整；在恒流充電模式，充電電流通過一個外部電阻設置。內部的自適應電路能夠根據輸入電源的電流輸出能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用各種輸入電源的電流輸出能力，非常適合利用USB接口等電流輸出能力有限的電源供電的應用。

對于深度放電的鋰電池，當電池電壓低于恒壓充電電壓的66.5%(典型值)時，CN3781用所設置的恒流充電電流的17.5%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的16%時，充電結束。在充電結束狀態，如果電池電壓下降到恒壓充電電壓的95.5%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3781自動進入睡眠模式。

其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。

CN3781采用10管腳SSOP封裝。

應用:

l 移動電源

l 手持設備

l 備用電池應用

l 便攜式工業和醫療儀器

l 電動工具

l 獨立電池充電器

特點:

l 內部的自適應電路能夠根據輸入電源的電流輸出能力自動調整充電電流

l 可利用USB接口等電流輸出能力有限的電源對鋰電池充電
